SS3506
| Description | Unit | SS3506 |
| Max.Lifting moment /ประสิทธิภาพการยก | tm. | 45 |

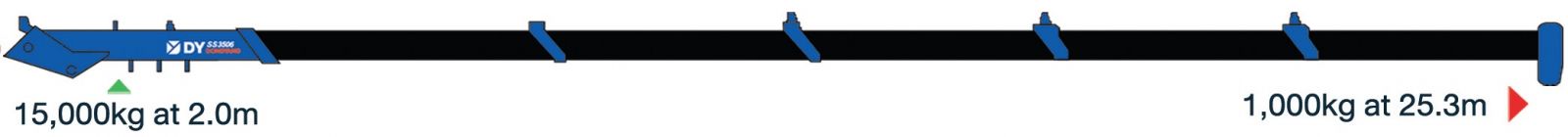

| Max.lifting Capacity/ความสามารถในการยกสูง | kg./m. | 15,000/2.0 |
| Max.Working Height/ความสูงในการทำงาน | m. | 28.7 |
| Max.Working Radius/รัศมีการทำงานสูงสุด | m. | 25.3 |
| Rated Oil Flow Volume/ปริมาณอัตราการไหล | l./min. | 126x126 |
| Oil Pressure/แรงดันน้ำมัน | kg./cm.2 | 210 |
| Oil Tank Capacity /ความจุถังน้ำมัน | l. | 250 |
| Boom Type /Section แบบ/ท่อน | 6/6 | |
| Boom Extending Speed /ความเร็วท่อนยึด | m./sec. | 19.2/48 |
| Boom Undulation Speed/ความเร็วกระบอกยก | deg./sec. |
80/23 |
| Wire Rope /ขนาดสลิง |
|
∅14x130 |
| Winch Speed/ ความเร็วกว้าน |
m./min. |
30/1Layer |
| Swing Angle /เครนหมุน | deg | 360 ͦ |
| Swing Speed / ความเร็วในการหมุน | rpm. | 2.0 |
| Outrigger Extend Width /ความกว้างขาหยั่ง | m. Front/หน้า | 7.0 |
| Rear/หลัง | 5.36 | |
| Outrigger Type / แบบขาหยั่ง | Front/หน้า | Auto hydraulic |
| Rear/หลัง | Auto hydraulic | |
| Mountable Vehicle/น้ำหนักรถบรรทุกที่ใช้ติดตั้ง | Max.Goss Vehicle Weigh | Over35ton |
.jpg)

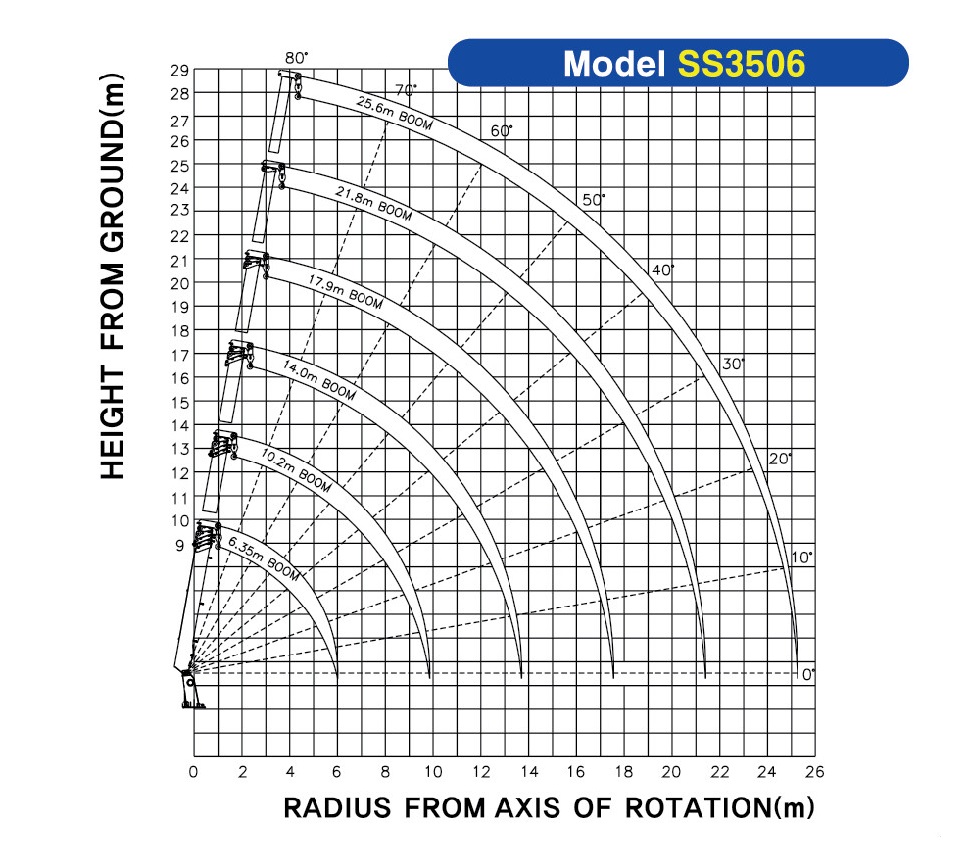

| Rated Load Table of SS3506 | ||||||
| Rated Capacities | ||||||
| Working Radius(m) | Boom Length | |||||
| 6.35m. | 10.2m.. | 14m. | 17.9m. | 21.8m. | 25.6m. | |
| 3.0 | ●15,000 | ●9,000 | 8,800 | |||
| 4.0 | ●9,000 | ● 7,500 | 6,900 | |||
| 5.0 | 8,500 | 6,400 | 5,750 | 3,000 | 3,000 | 3,000 |
| 6.0 | 7,500 | 5,550 | 5,000 | 3,000 | 3,000 | 3,000 |
| 7.0 | 4,980 | 4,400 | 3,000 | 3,000 | 3,000 | |
| 8.0 | 4,510 | 4,000 | 3,000 | 3,000 | 3,000 | |
| 9.0 | 4,000(9.9) | 3,600 | 3,000 | 3,000 | 2,900 | |
| 10.0 | 3,330 | 3,000 | 2,800 | 2,700 | ||
| 11.0 | 3,000 | 2,800 | 2,600 | 2,400 | ||
| 12.0 | 2,850 | 2,600 | 2,400 | 2,250 | ||
| 13.0 | 2,680 | 2,420 | 2,250 | 2,100 | ||
| 14.0 | 2,500(13.7) | 2,270 | 2,100 | 1,950 | ||
| 15.0 | 2,150 | 2,000 | 1,830 | |||
| 16.0 | 2,000 | 1,850 | 1,700 | |||
| 17.0 | 1,900 | 1,760 | 1,600 | |||
| 18.0 | 1,750(17.6) | 1,700 | 1,550 | |||
| 19.0 | 1,600 | 1,450 | ||||
| 20.0 | 1,500 | 1,400 | ||||
| 21.0 | 1,450 | 1,330 | ||||
| 22.0 | 1,300(21.4) | 1,250 | ||||
| 23.0 | 1,200 | |||||
| 24.0 | 1,150 | |||||
| 25.0 | 1,000(25.3) | |||||
| LAYER 4 LAYERS (●) 6 LAYERS | ||||||
